Техническая реализация метода КОМОТ |
|
Выпускаемая в настоящее система ТОДП предназначена для использования как в стационарных условиях, так и для обследования пациентов на выезде.

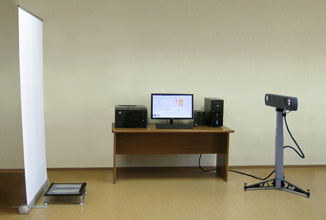

Она легко транспортируется и монтируется в любых помещениях с приведенными на рисунке ниже габаритами и возможностью затенения. Конструктивными особенностями оптической схемы системы ТОДП последнего поколения являются:
- моноблочная оптическая головка с полутоновой камерой, проекционным устройством и устройством подсветки светоотражающих маркеров, выполненными на светодиодах;
- стойка для установки оптической головки с автоматическим изменением высоты положения;
- установочная платформа для размещения пациента с системой реперов для позиционирования.
|
Поставка ТОДП производится в двух вариантах: стационарный и мобильный. Варианты отличаются между собой конфигурацией комплекса цифровой обработки изображений.

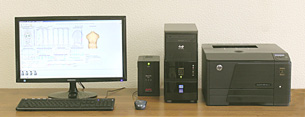

Стационарный вариант рекомендуется для обследования пациентов в амбулаторно-поликлинических условиях в специально оборудованных кабинетах поликлиник, больниц, диагностических центров. Комплекс цифровой обработки изображений этого варианта приведен на рисунке слева и базируется на стационарном персональном компьютере.

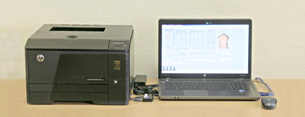

Мобильный вариант рекомендуется для проведения массовых обследований пациентов на выезде в местах их пребывания (детские сады, школы, санатории и др.). Комплекс цифровой обработки изображений этого варианта приведен на рисунке слева и базируется на ноутбуке с диагональю экрана 17 дюймов.
Стандартно оба варианта поставки ТОДП комплектуются цветным лазерным принтером, однако по желанию Заказчика возможна его замена на черно-белый лазерный принтер.

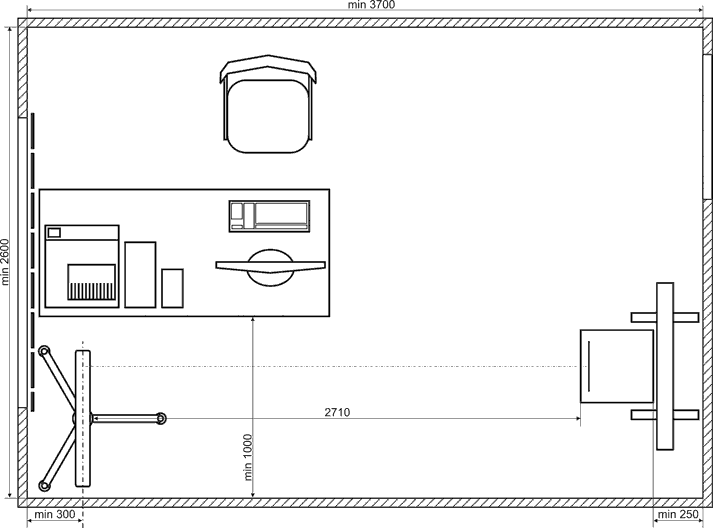

Рекомендуемое размещение элементов компьютерного оптического топографа ТОДП на минимальной площади приведено на рисунке ниже. Цифрами обозначено: 1 - окно; 2 - жалюзи; 3 - оптическая головка на стойке; 4 - стул оператора; 5 - входная дверь; 6 - лазерный принтер; 7 - системный блок компьютера; 8 - источник бесперебойного питания; 9 - клавиатура; 10 - LCD монитор; 11 - стол оператора; 12 - оптическая ось видеокамеры; 13 - установочное место пациента; 14 - ширма. При поставке ТОДП в комплекте с ноутбуком позиции 6-9 заменяются ноутбуком, расположенным на позиции 8.
|
Технические характеристики системы ТОДП |
|
источник освещения |
светодиодный |
время работы проекционного устройства |
не ограничено |
область сканирования |
не более 1400 x 650 мм |
время сканирования |
40 мс |
среднее время обработки снимка |
не более 1 сек |
формат вводимого изображения |
1280 x 640 пикселов |
погрешность определения рельефа |
не хуже ±0,5 мм |
цвет фона для съемки |
белый |
напряжение питания |
220 В, 50 Гц |
потребляемая мощность |
не более 0,75 КВт |
масса (нетто/брутто) |
не более 80/100 кг |
размер помещения |
не менее 3,6 x 2,6 м |
время развертывания |
30 мин. |
максимальная пропускная способность* |
30 чел./час |
|
* - в режиме скрининг-обследования в 4-х функциональных позах
|
